Антенны дипольные Радиал  DP1 UHF, DP2 UHF и DP4 UHF

Представлены дипольные антенны Радиал серии DP UHF, предназначенные для работы в диапазоне частот от 400 до 490 МГц. В серию входят модели DP1 UHF, DP2 UHF и DP4 UHF, отличающиеся характеристиками и конструкцией.

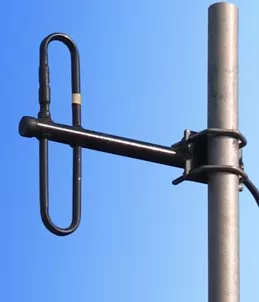

Антенна DP1 UHF:

Представляет собой цельносварной петлевой вибратор Пистолькорса, неразборной конструкции.
Предназначена для бокового крепления на мачты диаметром 25-55 мм на расстоянии 1/4 длины волны от мачты.
Имеет защитное полимерное покрытие для работы в агрессивных средах.
Часто используется как элемент для создания антенных решеток.

Антенны DP2 UHF и DP4 UHF:

Являются коллинеарными дипольными системами, в основе которых лежит антенна DP1 UHF.
Представляют собой панельные антенные решетки.
Предназначены для установки на радионепрозрачные опоры большого сечения (например, телевизионные вышки или заводские трубы) для формирования различных диаграмм направленности, чаще всего круговых.
Поставляются в комплекте с сумматорами ТК-52U или TK-54U.

Технические характеристики:

В таблице ниже приведены основные электрические и механические характеристики антенн DP1 UHF, DP2 UHF и DP4 UHF:

Характеристика                                            DP1 UHF DP2 UHF DP4 UHF
Электрические характеристики
Рабочий диапазон частот, МГц                   400-490    400-490   400-490
КСВ, не хуже                                                 1,5            1,5               1,5
Усиление OFFSET, dBi                                 5.15          8.15            11.15
Сектор излуч. в вертик. плоскости (-3dB)    75°            37°             18°
Входное сопротивление, Ом                         50             50               50
Допустимая мощность, Вт                            400           400             400
Механические характеристики
Масса, кг                                                         0,6            1,5              3,25
Высота в сборе, м                                         0,28           0,8              1,7
Материал антенны                                       АД-31       АД-31         АД-31
Диаметр мачты, мм                                      25-55         25-55          25-55
Допустимая скорость ветра, м/с                  45              45               45
Площадь ветрового сопротивления, м2     0,023        0,046         0,092
Нагрузка при боковом ветре 45 м/с, Н         26             52               104
Допустимая скорость ветра при обледенении, м/с 28 2
